LLM 分布式混合并行 - 论文深度解析

核心问题

随着 LLM 规模指数增长（从 BERT 110M 到 GPT-3 175B 再到万亿参数），单设备已无法承载模型训练与推理。如何组合多种并行策略（DP/TP/PP/CP/EP）在有限硬件资源下最大化 Model FLOPs Utilization (MFU)、最小化通信开销、满足内存约束，成为分布式 AI 系统的核心挑战。

论文信息

作者: Hossam Amer, Mahmoud Gharib, Atef Ibrahim, Qiang Weng, Zheng Wang, Ali Ghodsi

机构: 华为加拿大研究所

arXiv: arXiv:2602.09109

年份: 2026

核心主题

Data Parallelism Tensor Parallelism Pipeline Parallelism Context Parallelism Expert Parallelism Hybrid 3D/4D MFU Optimization Auto-Parallelism Mamba SSM Ascend NPU

论文贡献

系统性综述: 全面回顾分布式混合并行策略，涵盖数据并行、模型并行、激活并行的所有变体及其组合方式
理论分析: 对 GQA（Grouped Query Attention）、MLP（SwiGLU）、Mamba-2（SSD）三种核心模块进行 FLOPs、内存、通信的统一数学建模
实验验证: 在 Ascend 910B NPU 集群上对 LLaMA 1B/7B 和 Mamba 1B/7B 进行 16+ 种并行配置的系统性评测
设计指南: 提供从问题公式化、策略选择、SLO 权衡到框架实现的完整系统设计流程
开源洞察: 对比 Megatron-LM、NeMo、DeepSpeed、MindSpeed-LLM 等主流框架的实现差异

核心评估指标

MFU

模型实际达到的 FLOPs 与硬件峰值 FLOPs 的比值。衡量计算资源利用效率的核心指标，越高越好。

核心优化目标

TTFT

推理场景下从输入到生成第一个 token 的延迟。影响用户体验的关键指标，越低越好。

推理关键指标

TPOT

推理场景下每个生成 token 的平均时间。反映解码阶段效率。

推理关键指标

Throughput

训练吞吐量（每秒处理 token 数）和推理吞吐量（每秒服务请求数）。直接影响训练成本和推理服务能力。

核心性能指标

问题公式化

给定模型架构 M、硬件集群 H、全局 batch size B、序列长度 S，寻找最优并行配置 P = (DP, PP, TP, CP, EP) 使得:

maximize: MFU(P, M, H, B, S)

subject to: memory_per_device(P, M, B, S) <= device_memory_capacity

subject to: latency(P, M, B, S) <= SLO_target (for inference)

subject to: DP * PP * TP * CP * EP = world_size (total devices)

这是一个组合优化问题，搜索空间随模型层数和并行维度指数增长。例如 80 层 Transformer 可产生约 10^125 种配置组合。

分布式集合通信操作

分布式并行策略的效率直接依赖于底层集合通信操作的性能。论文系统性地分析了六种核心集合操作的数据移动模式和通信量。

Reduce (归约)

O((N-1)*n)

将多个设备上的数据按元素进行归约操作（求和、最大值、最小值等）。根设备接收最终结果。

Gather (收集)

O((N-1)*n)

根设备从所有设备收集各自的数据分片，组合成完整数据。每个设备 i 贡献数据分片 i。

AllGather (全收集)

每设备 O((N-1)*n)

所有设备同时执行 Gather 操作，每个设备最终都拥有完整数据。比单纯 Gather 更常用。

ReduceScatter (归约分散)

O((N-1)*n)

结合 Reduce 和 Scatter：先按元素归约，再将结果分散到各设备。每个设备获得归约后数据的一个分片。

AllReduce (全归约)

2*(N-1)*n

所有设备上的数据按元素归约（通常是求和），每个设备都获得完整的归约结果。分布式训练中最关键的集合操作，用于梯度同步。

All-to-All (全对全)

O(N*(N-1)*n)

每个设备向所有其他设备发送不同的数据分片。通信模式最复杂，常见于 Expert Parallelism 中的 token 路由。

通信优化关键洞察

Ring AllReduce 将每设备通信量从 O(N*n) 降至 O(2*(N-1)*n/N)，在大规模场景下差异巨大。现代框架（NCCL、DeepEP）利用硬件拓扑感知（NVLink、InfiniBand）进一步优化带宽利用率。

并行策略全景

Data Parallelism (DP) + Pipeline Parallelism (PP) + Tensor Parallelism (TP) + Context Parallelism (CP) + Expert Parallelism (EP)

= 3D/4D/5D 混合并行

3.1 数据并行 (Data Parallelism, DP)

每个设备持有完整模型副本，处理不同的数据 batch。每步结束后通过 AllReduce 同步梯度。

3.2 流水线并行 (Pipeline Parallelism, PP)

将模型按层划分到不同设备，数据以 micro-batch 形式在设备间流水线式传递。设备 i 处理层 [L_i, L_{i+1})。

3.3 张量并行 (Tensor Parallelism, TP)

将单层内的矩阵乘法切分到多个设备。例如将 GEMM Y = XA 按列切分 A 为 [A1, A2]，两设备分别计算 Y1=XA1, Y2=XA2，最后通过 AllReduce 合并结果。

3.4 上下文并行 / 序列并行 (Context/Sequence Parallelism, CP/SP)

将序列长度维度切分到多个设备。设备 i 处理序列分片 S[i:i+s/CP]。对于超长序列（128K+ tokens）尤为关键。

3.5 Expert 并行 (Expert Parallelism, EP)

针对 Mixture-of-Experts (MoE) 架构的专用并行策略。每个设备持有不同的 Expert 子集，token 通过路由机制分配到对应设备。

3.6 策略对比总结

策略	核心优势	核心劣势	适用场景
DP	实现简单，吞吐高	需完整模型副本	模型可放入单设备
PP	减少每设备内存	流水线气泡降低效率	深层网络，内存受限
TP	切分权重与激活内存	层间通信开销大	需要高带宽互联
CP	支持超长序列	负载均衡困难	注意力密集型模型
EP	高效扩展 MoE	路由与负载平衡复杂	Mixture-of-Experts

内存优化技术

4.1 激活检查点 (Activation Checkpointing)

不在前向传播中保存所有激活值，仅保存部分检查点。反向传播时重新计算未保存的激活值。以计算换内存。

4.2 选择性激活释放 (Selective Activation Release)

在前向传播完成后立即释放不再需要的激活值，而非等到整个 batch 完成。反向传播前保留必要的激活值。

4.3 梯度卸载 (Gradient Offloading)

将梯度从 GPU 内存转移到 CPU 内存，在优化器步骤时再搬回。适用于大 batch size 训练。

4.4 ZeRO (Zero Redundancy Optimizer)

DeepSpeed 提出的三阶段优化策略，消除数据并行中的冗余状态。

4.5 内存对比分析

权重内存: TP < CP ≈ DP。TP 将权重切分到 N 个设备，CP 和 DP 每设备持有完整权重
激活内存: CP ≈ DP < TP（某些情况下）。CP 切分序列维度，DP 切分 batch 维度，TP 在某些层需要保存额外中间结果
优化器状态: ZeRO 系列可将其从 O(N_params) 降至 O(N_params / DP_degree)

通信-计算重叠技术

通信-计算重叠是提升 MFU 的核心技术之一。基本思想是将通信操作与计算操作在时间上交错执行，利用不同的硬件资源（网络 vs 计算单元）实现并发。

5.1 数据分解重叠 (Data Decomposition Overlap)

将大的计算任务（如大矩阵乘法）分解为多个小 chunk，每个 chunk 计算后立即触发对应通信，而非等待全部计算完成再统一通信。

5.2 算法分解重叠 (Algorithm Decom Overlap)

将算法拆分为独立的部分，某些部分需要通信，某些部分不需要。例如 LayerNorm 不需要跨设备同步，可放在通信间隙执行。

5.3 内核融合重叠 (Kernel Fusion Overlap)

通过 CUDA Graph 和融合内核将多个小操作合并为大操作，减少内核启动开销，同时为通信重叠创造更大的计算窗口。

5.4 自动调优 (Auto-tuning)

不同 chunk 大小、通信启动时机、重叠策略对性能影响显著。自动调优系统通过搜索找到最优配置。

混合并行系统设计

6.1 3D 混合并行

组合三种基本并行策略: DP × PP × TP = world_size。这是当前大规模训练的主流方案。

6.2 4D 混合并行

在 3D 基础上加入序列/上下文并行 (CP): DP × PP × TP × CP = world_size。适用于超长序列训练场景。

6.3 DP 组内并行设计

在每个 DP 组内部，进一步组合 PP/TP/CP:

6.4 通信组设计

混合并行需要管理多个通信组:

主流框架对比

框架	核心并行支持	特色功能	通信库
Megatron-LM	TP, PP, DP, CP, EP	Tensor Parallelism 开创者；LASP；GQA 优化；MoE 支持	NCCL
NeMo (NVIDIA)	TP, PP, DP, CP, EP	Megatron-LM 基础上增加分布式检查点、PEFT 支持、数据管道优化	NCCL
DeepSpeed (Microsoft)	ZeRO-DP, PP, TP, EP	ZeRO 系列优化器；Inference 引擎；激活检查点；CPU Offloading	NCCL / DeepSpeed Comms
MindSpeed-LLM (华为)	TP, PP, DP, CP, EP	Ascend NPU 原生支持；HCCL 通信库；MoE 优化；半精度训练	HCCL
SageMaker (AWS)	DP, PP, TP	云原生；自动缩放；多实例训练；与 AWS 生态集成	NCCL / EFA

框架选择建议

NVIDIA GPU 生态首选 Megatron-LM/NeMo；需要 ZeRO 内存优化选 DeepSpeed；Ascend NPU 选 MindSpeed-LLM；云部署考虑 SageMaker。实际项目中经常组合使用（如 DeepSpeed + Megatron-LM）。

理论分析: FLOPs、内存与通信建模

论文第 5 节对 GQA、MLP 和 Mamba 三种核心模块在不同并行策略下的 FLOPs、激活内存、权重内存和通信开销进行了统一数学建模。以下为核心结论。

8.1 GQA (Grouped Query Attention) 分析

FLOPs 不变性: 总计算量在 TP/CP/DP 三种策略下完全不变，只是分配到不同设备。

8.2 MLP (SwiGLU) 分析

FLOPs 不变性同样成立。激活内存和权重内存的结论与 GQA 一致。

8.3 Mamba-2 (SSD) 分析

Mamba-2 的核心是 State Space Duality (SSD)，将 SSM 递归转换为分块矩阵乘法，利用并行扫描 (parallel scan) 实现线性复杂度。

FLOPs 公式

Mamba 总 FLOPs (parallel scan):
= 2*b*[ (s/l)*h*l^2*n + (s/l)*h*l^2*p + (s/l)*h*l*p*n + h*(s/l)*p*n + (s/l)*h*p*n*l ]
+ 2*b*s*d*d_in_proj + 2*b*s*d_inner*d

其中: s=序列长度, l=chunk大小, h=head数, n=state维度, p=head维度

关键: 使用 parallel scan 后 inter-chunk 计算从 O((s/l)^2) 降至 O(s/l)

Mamba 通信对比

策略	通信量	集合操作
TPSP	O(d * d_state * seqlen)	AllReduce
CP	O(d * d_state * CP)	All-Gather
DP	0	-

由于通常 CP << seqlen，CP 的通信开销远小于 TPSP。这是 Mamba 架构下 CP 优于 TP 的重要原因。

8.4 理论分析核心结论

FLOPs 不变性: 无论选择 TP/CP/DP，总计算量不变，只是分配到不同设备
通信成本是关键: 通信量和可用带宽共同决定最优配置
TP 权重内存最优: TP 将权重切分到 N 设备，内存减少 N 倍
CP/DP 激活内存最优: 当序列或 batch 是内存瓶颈时优先
Mamba 特殊考虑: CP 通信量 < TPSP 通信量（因为 CP << seqlen）

案例研究: Ascend 910B 上的实验结果

实验平台

单台 8 卡 Ascend 910B NPU，每卡 60GB HBM，378.88 TFLOPS GEMM 算力。全局 batch size = 1024，序列长度 = 4096，micro-batch size = 1，步 token 数 = 4M。

9.1 LLaMA 7B 实验结果

最佳配置 (4,2,1,1) MFU=63.7%，最差配置 (1,1,4,2) MFU=14.8%。

配置 (DP,PP,TP,CP)	步时间 (s)	吞吐 (K tok/s)	内存 (GB)	MFU (%)
(4,2,1,1) ⭐	101.8	41.2	45.9	63.7
(2,4,1,1)	108.5	38.6	33.7	59.7
(1,8,1,1)	125.5	33.4	27.2	51.7
(4,1,2,1)	157.3	26.7	41.2	41.2
(4,1,1,2)	145.7	28.8	60.0	44.5
(2,2,1,2)	149.2	28.1	38.9	43.5
(2,2,2,1)	162.2	25.9	29.2	40.0
(1,1,4,2) 🚫	437.1	9.6	24.0	14.8

最佳配置 (4,2,1,1): DP=4 保证足够全局 batch size，PP=2 将模型切分到 2 卡减少每卡内存（45.9GB < 60GB），TP=1 和 CP=1 避免不必要的通信开销。Cube (GEMM) 操作占总运行时间 77.2%。

最差配置 (1,1,4,2): TP=4 将 GEMM 切分成 4 份降低矩阵尺寸和 tile 重用，CP=2 进一步切分序列。TP 通信占 22.4%，CP 通信占 12.1%，Cube 操作仅占 46.5%。设备大量时间等待通信而非计算。

9.2 LLaMA 1B 实验结果

最佳配置 (8,1,1,1) 纯 DP，MFU=43.3%。

配置 (DP,PP,TP,CP)	步时间 (s)	吞吐 (K tok/s)	内存 (GB)	MFU (%)
(8,1,1,1) ⭐	28.3	148.4	17.3	43.3
(4,2,1,1)	32.1	130.6	12.1	38.3
(2,4,1,1)	33.9	123.9	9.4	36.1
(4,1,2,1)	61.7	68.0	11.0	19.8
(1,1,4,2) 🚫	197.0	21.3	6.5	6.2

关键发现: 1B 模型足够小（17.3GB < 60GB），纯 DP 是最佳选择。模型和激活都放入单设备内存，无需任何模型并行，通信开销最小。Cube 操作占 64.0%。

9.3 Mamba 7B 实验结果

最佳配置 (4,1,2,1) MFU=20.2%，整体 MFU 低于 LLaMA。

配置 (DP,PP,TP,CP)	步时间 (s)	吞吐 (K tok/s)	内存 (GB)	MFU (%)
(4,1,2,1) ⭐	191.6	21.9	56.0	20.2
(2,1,4,1)	220.8	19.0	38.3	16.4
(2,2,2,1)	248.7	16.9	40.8	13.8
(1,1,1,8) 🚫	461.1	9.1	33.4	8.4

Mamba 特殊性: Mamba-7B 无法用 DP=8 单卡放下（模型太大）。DP=4+CP=2 也不行（CP 只切分激活，不切分权重）。PP=2 因大 SSD 线性层也无法放在 2 卡。最优是 TP=2 切分大线性层和卷积分量。

Mamba 整体 MFU 低于 LLaMA（20.2% vs 63.7%），因为 Mamba 强调序列状态更新而非密集矩阵乘法，Cube 利用率天然较低。

9.4 Mamba 1B 实验结果

最佳配置 (8,1,1,1) 纯 DP，MFU=20.4%。

配置 (DP,PP,TP,CP)	步时间 (s)	吞吐 (K tok/s)	内存 (GB)	MFU (%)
(8,1,1,1) ⭐	29.1	144.3	24.8	20.4
(4,2,1,1)	48.2	87.0	16.8	12.3
(4,1,2,1)	47.7	88.0	14.7	12.4
(1,1,1,8) 🚫	191.1	22.0	14.2	3.1

Mamba vs LLaMA 1B 差异: Mamba-1B 纯 DP 时 Cube 占 42.8%，Vector 占 57.1%。LLaMA-1B 纯 DP 时 Cube 占 64.0%，Vector 占 24.2%。Mamba 的向量操作占比更高是 MFU 较低的根本原因。

9.5 MFU vs 内存消耗对比图

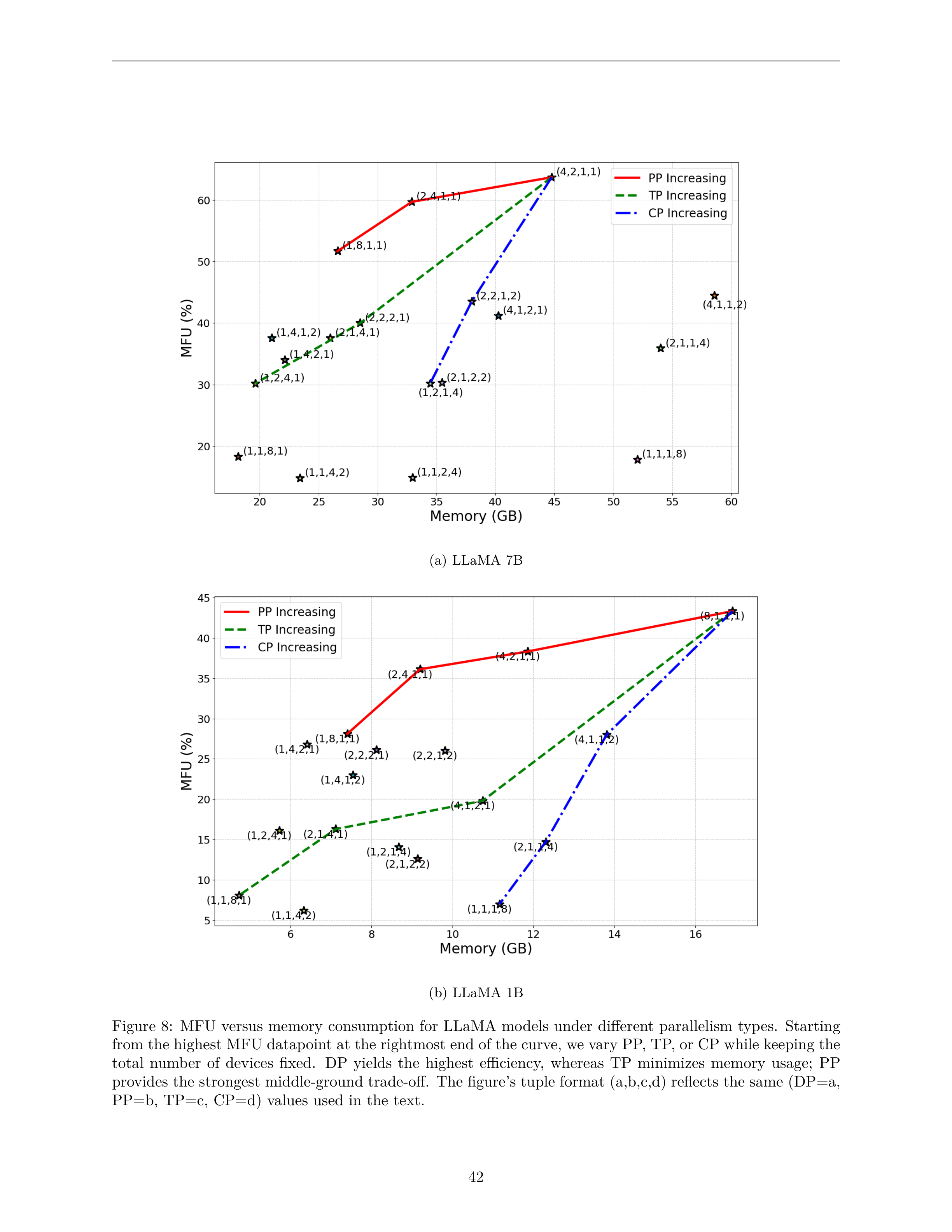

Figure 8: MFU versus memory consumption for LLaMA models

图 8: LLaMA 模型 MFU vs 内存消耗 -- 从最高 MFU 点开始，保持设备总数固定，分别变化 PP/TP/CP。DP 产生最高效率，TP 最小化内存使用，PP 提供最佳中间权衡

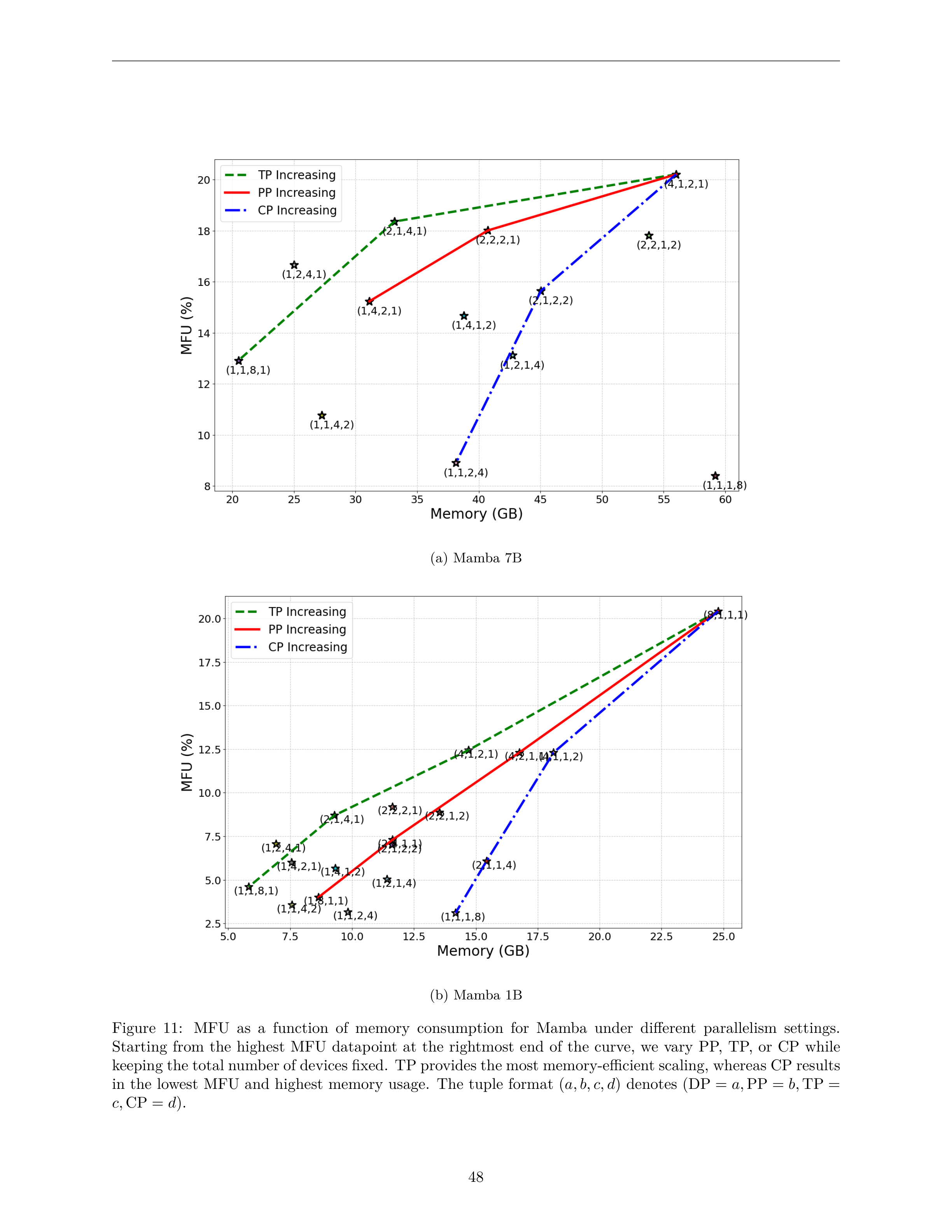

Figure 11: MFU versus memory consumption for Mamba models

图 9: Mamba 模型 MFU vs 内存消耗 -- TP 提供最高效的内存扩展，CP 产生最低 MFU 和最高内存使用。三元组格式 (a,b,c,d) 表示 (DP=a, PP=b, TP=c, CP=d)

9.6 实验总结与最佳实践

模型	最佳配置	MFU	最差配置	MFU
LLaMA 1B	(8,1,1,1) 纯 DP	43.3%	(1,1,4,2)	6.2%
LLaMA 7B	(4,2,1,1) DP+PP	63.7%	(1,1,4,2)	14.8%
Mamba 1B	(8,1,1,1) 纯 DP	20.4%	(1,1,1,8)	3.1%
Mamba 7B	(4,1,2,1) DP+TP	20.2%	(1,1,1,8)	8.4%

设计实践核心洞察

1.小模型 (≤1B): 优先纯 DP，模型和激活都能放入单设备内存
2.中等模型 (~7B): 引入有限模型并行。LLaMA 偏好 PP，Mamba 偏好 TP
3.超大模型: 需要更高程度的 PP/TP
4.超长序列: CP 变得必要，但需权衡通信开销
5.过度切分 (TP≥4 或 CP≥4) 通常降低 MFU，通信开销超过计算收益

自动并行化技术

手动搜索最优并行配置在大规模场景下不可行（80 层 Transformer 约 10^125 种配置）。自动并行化系统通过构建代价模型和搜索算法来自动选择最优策略。

10.1 自动并行化演进

系统	年份	并行类型	搜索/优化方法
Piper	2021	PP, TP	动态规划
Alpa	2022	DP, PP, TP	整数线性规划 + 动态规划
Galvatron	2022	DP, PP, TP	决策树剪枝 + 动态规划
AMP	2022	PP, TP	符号代价模型 + 动态规划
Colossal-AI	2023	DP, PP, TP, SP	贪心搜索
Merak	2023	DP, PP, TP	图分片启发式
Metis	2024	DP, PP, TP	剪枝搜索算法
Mist	2025	DP, PP, TP	混合整数线性规划

Alpa (2022)

将并行空间分为 inter-operator（PP/DP）和 intra-operator（TP）两层，分别用 ILP 和 DP 求解。开创了分层搜索范式，但未充分解决负载不均衡。

Colossal-AI (2023)

扩展至 4D 并行，支持 2D/2.5D/3D 张量切分。贪心分片转换和激活检查点集成。降低了拓扑约束。

Mist (2025)

联合优化内存缩减和并行策略选择。不平衡感知分层调优，通过 Pareto 前沿采样连接 inter-stage 和 intra-stage 优化。解决搜索空间爆炸和流水线不平衡问题。

10.3 自动并行化挑战

组合爆炸: 搜索空间随模型层数和并行维度指数增长
硬件异构性: 不同设备算力、内存、带宽不同，需异构感知
代价模型精度: 理论 FLOPs 与实际执行时间偏差受内核融合、内存访问模式影响
可用性: 自动化工具需要最小化代码修改，提供 PyTorch 原生体验
设备内并行: 最新研究开始考虑 NPU 内部多核心的细粒度并行

开放挑战与未来方向

11.1 资源利用率

尽管分布式训练和推理系统持续进步，最优硬件利用率仍是重大挑战。开销来源包括:

内存访问延迟（内存受限操作）
通信等待时间（带宽受限操作）
小操作的内核启动开销
张量形状不利于最优 tile 到并行核心

Mamba 等新兴架构的 MFU 显著低于 Transformer 架构，凸显了对模型架构设计和系统级优化的进一步研究需求。

11.2 能源考量

前沿模型接近万亿参数规模，能源约束变得与硬件可用性同等重要。OpenAI 已承诺千兆瓦级计算，Meta 投资大型核电。能源效率和可持续训练是未来关键方向。

11.3 训练与推理协同设计

训练阶段优化吞吐量，推理阶段优化延迟。如何在训练时就考虑推理部署需求（如量化、剪枝、知识蒸馏），实现训练-推理协同优化是重要趋势。

11.4 异构硬件支持

未来集群将混合使用 GPU、TPU、NPU 等不同加速器，甚至混合不同代际的芯片（如 H100 + B200）。自动并行化系统需要原生支持异构硬件。

11.5 通信库进化

NCCL、DeepEP、NVSHMEM 等通信库需要持续优化:

拓扑感知路由（NVLink vs InfiniBand vs Ethernet）
更细粒度的重叠调度
MoE 场景下的高效 All-to-All
跨节点多轨通信优化

11.6 超长序列支持

128K+ tokens 的序列长度对激活内存和通信提出极端挑战。需要更智能的 CP 策略、激活压缩、KV cache 优化等技术。

论文总结

本文提供了 LLM 分布式混合并行的系统性指南，从理论分析到实验验证，从框架实现到未来挑战。核心经验法则是: 在满足内存约束的前提下，最大化数据并行度；当模型超出单设备时，优先引入 PP（Transformer）或 TP（Mamba）；避免过度切分导致通信成为瓶颈。
